Экспертиза промышленной безопасности вантового моста для прокладки газопроводов через реку

Заказчик: Крупный металлургический завод. Опасный производственный объект III класса опасности — сеть газоснабжения предприятия.

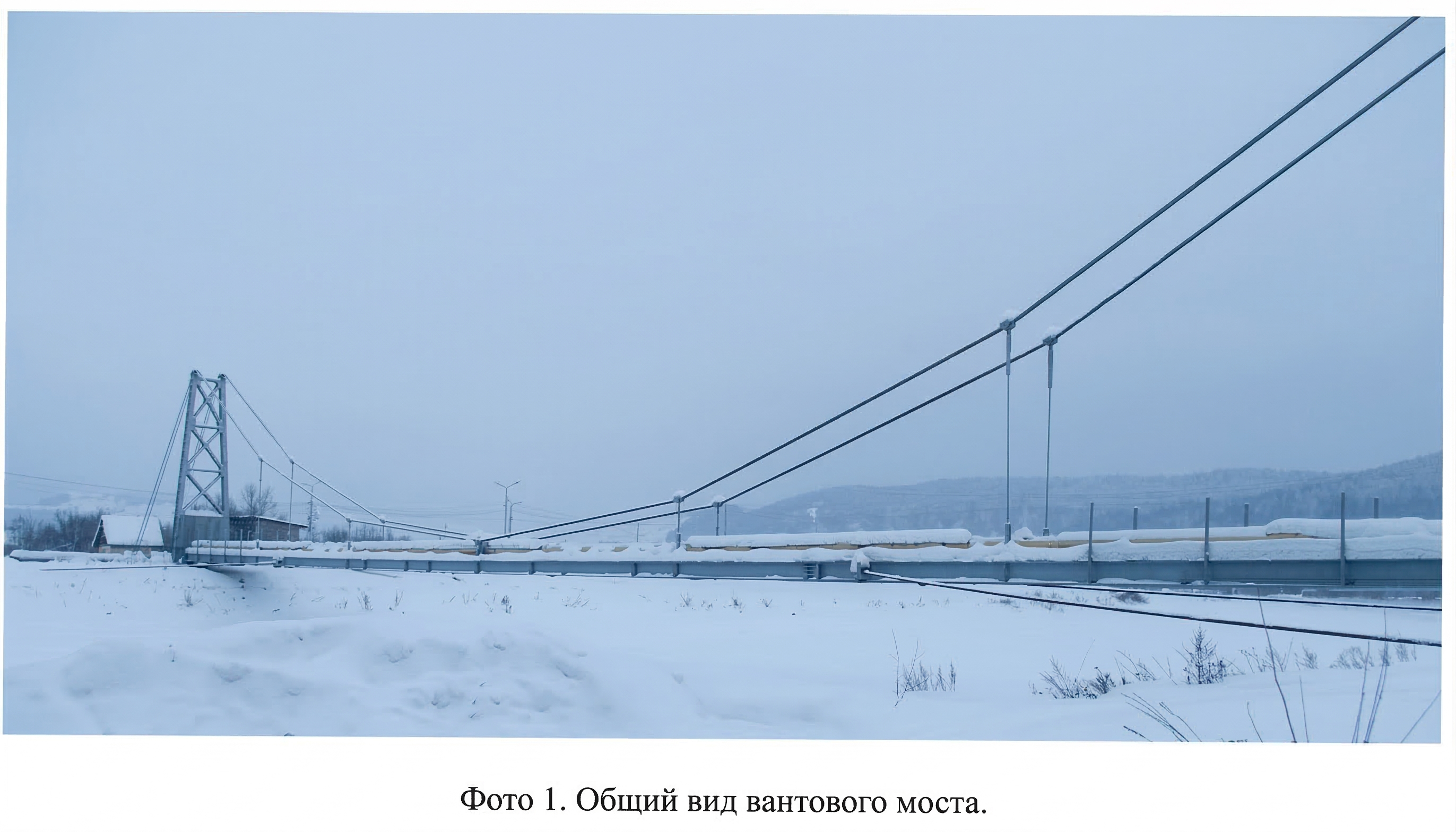

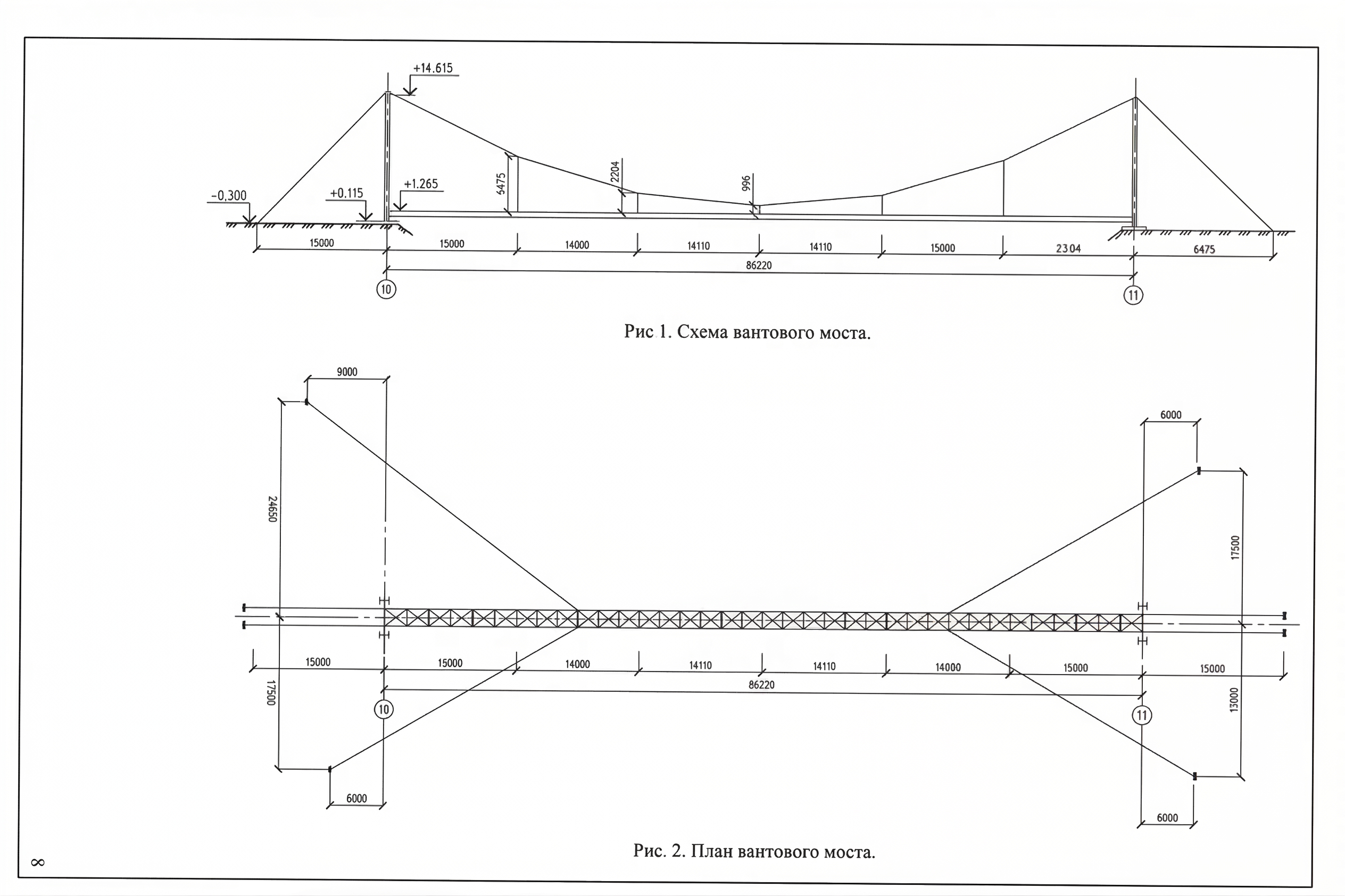

Задача: Металлический вантовый мост через реку (линейное сооружение общей протяжённостью 117,22 м) предназначен для прокладки двух газопроводных труб. Объект введён в эксплуатацию в 1998 году. ЭПБ проводилась впервые. Без заключения ЭПБ бесперебойная транспортировка газа к производственным объектам предприятия оказывалась под угрозой.

Что мы сделали

Проведено комплексное обследование строительных конструкций сооружения. Объём выполненных работ:

• Анализ проектной и эксплуатационной документации: изучение проекта №3133 КМ «Вантовый переход», паспорта наружного газопровода, журнала технической эксплуатации.

• Визуально-измерительный контроль (ВИК) несущих строительных конструкций: металлических опор (высота 14 м, сталь ВСт3), пролётных конструкций (двутавровые балки 60Ш1), вантовых канатов (диаметр 55 и 38 мм), монолитных железобетонных фундаментов — с составлением ведомости дефектов и повреждений.

• Геодезический контроль пространственного положения конструкций: измерение отклонений вантовых опор от вертикали и прогибов моста электронным тахеометром Nikon Nivo 2.M.

• Поверочные расчёты несущих конструкций с учётом фактических параметров и выявленных при обследовании отклонений; оценка остаточной несущей способности и пригодности к дальнейшей эксплуатации.

Результат

✔ Основные геометрические размеры и объёмно-планировочное решение моста соответствуют проектным данным. Недопустимых отклонений несущих конструкций от проектного положения не обнаружено.

✔ Выявленные дефекты и повреждения не создают угрозы внезапного разрушения, потери устойчивости или опрокидывания. По каждому дефекту разработаны конкретные рекомендации по устранению. Которые были устранены в ходе проведения ЭПБ.

✔ Сооружение соответствует требованиям промышленной безопасности. Выдано положительное заключение ЭПБ. Срок безопасной эксплуатации официально продлён на 5 лет — до 01.02.2031 г., что обеспечивает непрерывное газоснабжение производственных объектов предприятия.
